この商品は indoor airplane world オリジナルです。
〇 ACTMOTOR-2 とは
受信機のアクチュエータ出力または PWM 出力に、 ACTMOTOR-2 をつなげば、モータをドライブ(正逆転)できます
また OT 端子にマグネットアクチュエータをつなぐと強力なトルクが得られます
マグネットアクチュエータは 30Ω 以上を推奨
〇
基板裏の文字
〇 基板に新たに VM 端子が追加されましたが、受信機とモータを同じ電源でドライブする場合は使いません
VM 端子は Li-Po 電池 2 セルでモータをドライブする場合に使います
一番下の「〇モータを Li-Po 電池 2 セル (7.4V) でドライブする場合」を参照してください
〇 仕様
サイズ：8mmx7mmx1.4mm
重量：0.11g
電源電圧VD：1.8V-5V
モータ供給電圧VM：０-11V
出力電流：連続 1A (最大1.8A)
過電流保護回路内蔵
出力ショート保護回路内蔵
温度上昇保護回路内蔵

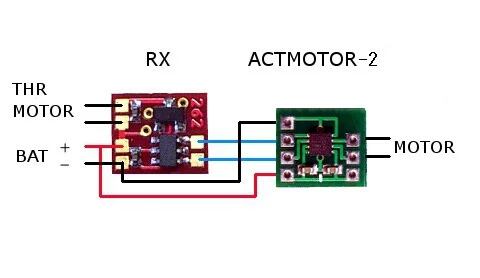

〇赤外線受信機 IRX262 のアクチュエータ出力と ACT モータドライバ基板の配線例
〇 例として IRX262 赤外線受信機を使っていますが、アクチュエータ出力を持つ全ての受信機(赤外線受信機、Bluetooth受信機等）で使えます
〇 ショップで取り扱っている全てのモータ及びモータギヤユニットがドライブできます
〇 モータを Li-Po 電池 2 セル (7.4V) でドライブする場合
-
